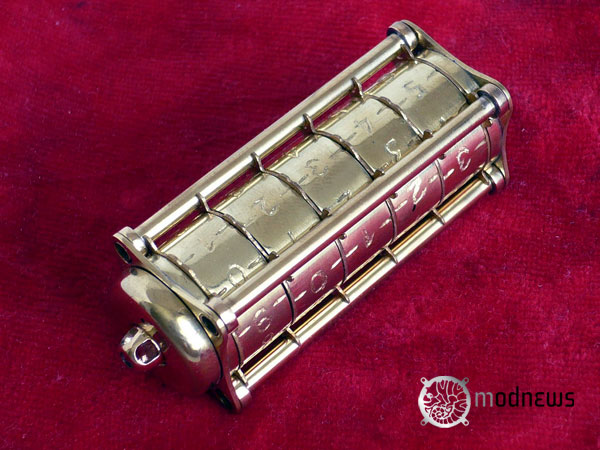

Криптекс – моддинг-флешка от Леонардо да Винчи

3 Январь 2010

Интро

Зачастую идеи для моддинга лежат на поверхности, окружают нас. Вот так и я, посмотрев одноименный фильм по книге Дэна Брауна «Код Давинчи» загорелся идеей «упрятать» информацию подальше. Идея механической защиты информации в виде криптекса показалась мне настолько интересной, что 2 дней поисковики терзались на предмет все возможной информации. От «киношного образа» криптекса решено было отказаться сразу, ибо их много в виде всяких сувениров, купить и засунуть ума много не надо. За основу дизайна были взяты чертежи самого Леонардо да Винчи.

Обожаю и уважаю рукастых людей!!! - ShineLikeAStar

Обожаю и уважаю рукастых людей!!! - ShineLikeAStar


Оставалось лишь понять, как реализовать все это хотя бы на уровне чертежей именно для флэшки. На проектировку ушло около недели, мягко говоря, сразу стало не по себе от объема предстоящих работ, при том должна быть довольно высокая точность. Именно поэтому работа постоянно откладывалась в долгий ящик и, тем не менее, это случилось. Забегая вперед скажу сразу работой немного не  доволен, от многого в процессе реализации пришлось отказаться практически сразу.

Начало

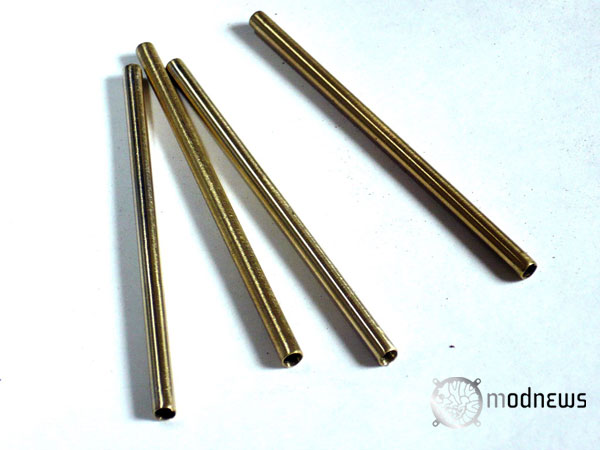

Начать решено было с наиболее простых деталей — стоек, которые не несут в самом механизме никаких функций, то есть они являются статичными. В качестве материала не чего лучше не походило как трубки от антенны. Они прочные и легкие, к тому же легко подобрать диаметр по необходимости.

Обожаю и уважаю рукастых людей!!! - ShineLikeAStar

Обожаю и уважаю рукастых людей!!! - ShineLikeAStar

Предстоит паять, поэтому при помощи наждачной бумаги снимаем верхний слой никелировки.

Обожаю и уважаю рукастых людей!!! - ShineLikeAStar

Обожаю и уважаю рукастых людей!!! - ShineLikeAStar

Далее предстояло сделать 8 опорных шайб, процесс их создания легко понять из фотографий. Донорами послужили гайки м2

Обожаю и уважаю рукастых людей!!! - ShineLikeAStar

Рассверливаем до диаметра 3мм, напомню это диаметр трубки.

Обожаю и уважаю рукастых людей!!! - ShineLikeAStar

Немного снимаем углы при помощи дремеля

Обожаю и уважаю рукастых людей!!! - ShineLikeAStar

Теперь можно придать правильную круглую форму.

Обожаю и уважаю рукастых людей!!! - ShineLikeAStar

Вот так выглядит приспособление для зажатия заготовок в дрель

Обожаю и уважаю рукастых людей!!! - ShineLikeAStar

И собственно результат

Обожаю и уважаю рукастых людей!!! - ShineLikeAStar

Теперь необходимо спаять полученные детали. Облуживаем самым обычным паяльником

Обожаю и уважаю рукастых людей!!! - ShineLikeAStar

Спаивал уже газовой горелкой от «Dremel»

Обожаю и уважаю рукастых людей!!! - ShineLikeAStar

Предварительный результат, после обработки наждачной бумагой. Стойки еще предстоит обрезать в размер, но это лучше сделать по месту

Обожаю и уважаю рукастых людей!!! - ShineLikeAStar

Стойки еще предстоит обрезать в размер, но это лучше сделать по месту

Замок или наборный механизм

Тут меня ждали первые разочарования, немного переведенного впустую материала.

В модли предполагалось сделать внутренние вставки из листовой латуни

Моддинг флешка Криптекс

Моддинг флешка Криптекс

Но это оказалось лишним, сама деталь получалась слишком тонкой и это без пропила под «зубья»

Обожаю и уважаю рукастых людей!!! - ShineLikeAStar

Быстрее и гораздо проще оказалось сделать их из проволоки. Наматываем спиралью проволоку

Обожаю и уважаю рукастых людей!!! - ShineLikeAStar

Режим дремелем и вуаля

Обожаю и уважаю рукастых людей!!! - ShineLikeAStar

Донор для новых заготовок

Обожаю и уважаю рукастых людей!!! - ShineLikeAStar

Резал как и обычно дремелем, необходимая точность достигалась оклейкой заготовки миллиметровой бумагой. После резки оставалось лишь обработать края

Обожаю и уважаю рукастых людей!!! - ShineLikeAStar

Бонус фото

Обожаю и уважаю рукастых людей!!! - ShineLikeAStar

Подготавливаем полученные заготовки, спаиваем, обрабатываем.

Обожаю и уважаю рукастых людей!!! - ShineLikeAStar

Обожаю и уважаю рукастых людей!!! - ShineLikeAStar

Обожаю и уважаю рукастых людей!!! - ShineLikeAStar

Несущая основа

Для основы всего замка было выбрана латунная труба. Именно на ней будет вращаться наборный механизм, и в ней же будет располагаться непосредственно сам носитель информации с «ответной частью» запорного механизма. Но обо всем по порядку.

Примерка наборного механизма на несущей основе с учетом необходимых отступов.

Обожаю и уважаю рукастых людей!!! - ShineLikeAStar

В промежутки между барабанами наборного механизма планировалось установить вставки, займемся их изготовлением.

Обожаю и уважаю рукастых людей!!! - ShineLikeAStar

Обожаю и уважаю рукастых людей!!! - ShineLikeAStar

Опять все по миллиметровке, сверлим сверлом 1мм

Обожаю и уважаю рукастых людей!!! - ShineLikeAStar

Рассверливаем до 3мм.

Обожаю и уважаю рукастых людей!!! - ShineLikeAStar

Срезаем лишнее

Обожаю и уважаю рукастых людей!!! - ShineLikeAStar

Опять примеряем, а что это такое там рядом? <img src=" src="http://modnews.ru/wp-includes/images/smilies/icon_smile.gif"/>

Обожаю и уважаю рукастых людей!!! - ShineLikeAStar

Стойки легли ровно, можно и доделать проставки

Обожаю и уважаю рукастых людей!!! - ShineLikeAStar

Аналогичным способом изготовлены еще две проставки отделяющие весь наборный механизм от краев

Обожаю и уважаю рукастых людей!!! - ShineLikeAStar

В сборе

Обожаю и уважаю рукастых людей!!! - ShineLikeAStar

Вы не устали дорогие читатели?? Работа по сборке подошла к середине, пока можно посчитать общее число деталей.

Обожаю и уважаю рукастых людей!!! - ShineLikeAStar

Сосчитали, тогда сделаем еще пару деталей

Обожаю и уважаю рукастых людей!!! - ShineLikeAStar

Обожаю и уважаю рукастых людей!!! - ShineLikeAStar

Дальше небольшая подгонка стоек, греем, зажимаем. Сразу срезаем лишнее.

Обожаю и уважаю рукастых людей!!! - ShineLikeAStar

Теперь можно сделать в трубке пропил 2мм, он должен быть длинным и ровным. Поэтому по разметке резал вначале тонкими кругами, затем армированными. Все неровности от тонкого круга скрывались сразу, как только прошелся по всей длинне армированным.

Обожаю и уважаю рукастых людей!!! - ShineLikeAStar

Не забыли еще общее количество деталей?? Ну тогда прибавим еще две

Обожаю и уважаю рукастых людей!!! - ShineLikeAStar

Обожаю и уважаю рукастых людей!!! - ShineLikeAStar

Обожаю и уважаю рукастых людей!!! - ShineLikeAStar

И еще две к сосчитанному ранее. Доделанная вторая сторона

Обожаю и уважаю рукастых людей!!! - ShineLikeAStar

Еще не устали считать, сбились со счета?? Все, все, заканчиваю. Смотрим предварительный результат

Обожаю и уважаю рукастых людей!!! - ShineLikeAStar

Обожаю и уважаю рукастых людей!!! - ShineLikeAStar

Внутренняя вставка

По традиции внутреннюю вставку решил сделать из дерева.

Обожаю и уважаю рукастых людей!!! - ShineLikeAStar

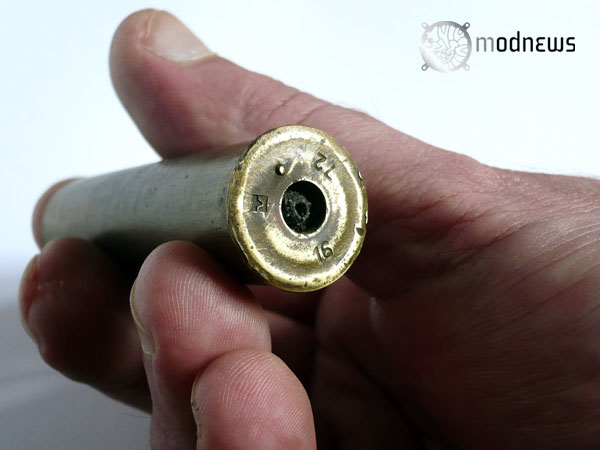

Из остатков гильзы, делаем декоративную накладку.

Обожаю и уважаю рукастых людей!!! - ShineLikeAStar

Обожаю и уважаю рукастых людей!!! - ShineLikeAStar

Расходники для крепления крышки

Обожаю и уважаю рукастых людей!!! - ShineLikeAStar

Высверливаем по намеченному в дереве небольшое отверстие, и вклеиваем на эпоксидный клей гайку. Пока сохнет можно сделать болтик.

Обожаю и уважаю рукастых людей!!! - ShineLikeAStar

Собираем, смотрим, что получилось

Обожаю и уважаю рукастых людей!!! - ShineLikeAStar

Обожаю и уважаю рукастых людей!!! - ShineLikeAStar

Еще не забыли что мы делаем??, правильно замок. Он как-то же должен запираться, делаем упоры. Столбики сделаны из 2мм латуни. В отверстия крепиться все на тот же эпоксидный клей.

Обожаю и уважаю рукастых людей!!! - ShineLikeAStar

Обожаю и уважаю рукастых людей!!! - ShineLikeAStar

Оно действительно работает!

Обожаю и уважаю рукастых людей!!! - ShineLikeAStar

Финальные штрихи

Открываться замок должен ведь при наборе определенной комбинации. Займемся обозначением кода. Разбираем, и первым делом наносим риски

Обожаю и уважаю рукастых людей!!! - ShineLikeAStar

Обожаю и уважаю рукастых людей!!! - ShineLikeAStar

Собираем и проверяем, если что-то пойдет не так – уже потом не исправить

Обожаю и уважаю рукастых людей!!! - ShineLikeAStar

Затем гравируем цифры

Обожаю и уважаю рукастых людей!!! - ShineLikeAStar

Обожаю и уважаю рукастых людей!!! - ShineLikeAStar

Теперь можно все отполировать и собрать, с внешней частью все закончено

Обожаю и уважаю рукастых людей!!! - ShineLikeAStar

Финал

Проигравшись с полученным замком и убедившись, что все нормально работает, можно приступить непосредственно к флэшке. Для этого во внутренней вставке делаем пропил, в последствии закрываем его накладкой из тонкой латуни. Само дерево укрепляем эпоксидным клеем. Для этого его разводим ацетоном и смазываем, пока не перестанет впитываться. Я еще немного добавил красителя, какой-то морилки продающейся в порошках. После высыхания немного подбираем неровности, скорее всего сразу оно не закроется, таковы уж свойства дерева. Собираем и наслаждаемся результатом.

Обожаю и уважаю рукастых людей!!! - ShineLikeAStar

Обожаю и уважаю рукастых людей!!! - ShineLikeAStar

Обожаю и уважаю рукастых людей!!! - ShineLikeAStar

Глазастые читатели увидят, что из-за флэшки комбинация цифр сократилась до 4. Совсем немного ошибся в общей длине, и дерево пришлось обрезать как раз по пятому упору. Но и человек не знающий об этом будет пытаться крутить все 5 «колес», своего рода «защита от дурака». Тем кто пытался считать — общее количество деталей чуть более 60. Внутри на момент завершения поселился носитель на 8Гб, общий все изделия составил ~70грамм.

Всем терпения и удачного моддинга! А код я вам не скажу <img src=" src="http://modnews.ru/wp-includes/images/smilies/icon_smile.gif"/>
